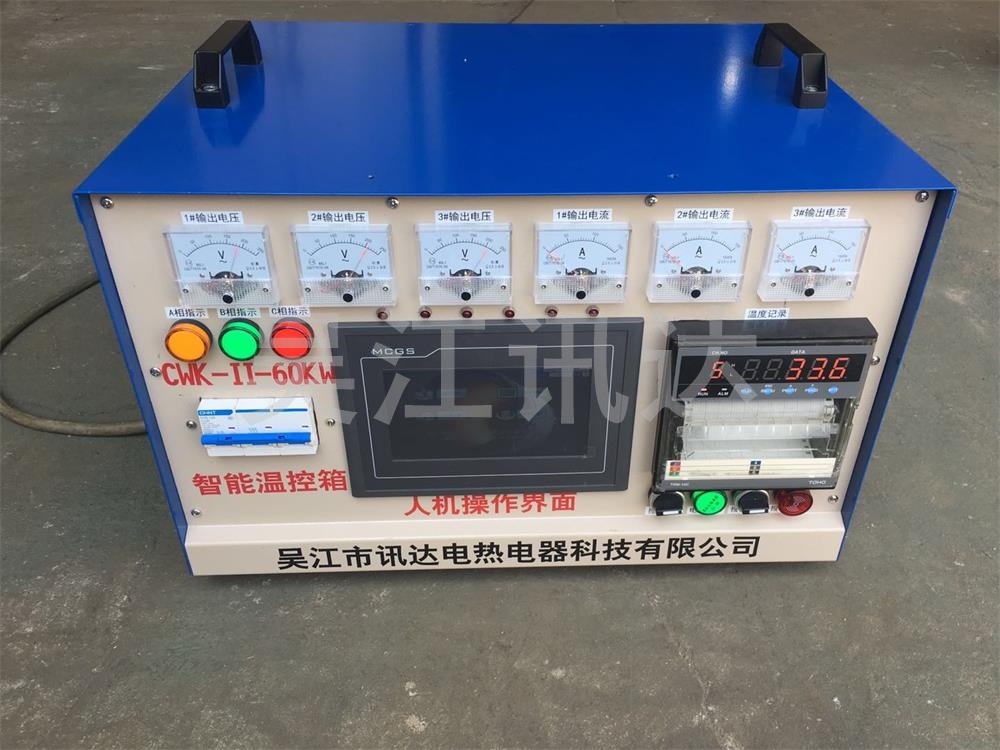

CWK系列自动液晶触摸屏热处理温控系统
一、功能概述
我公司针对以往热处理温控设备采用智能仪表操作复杂，仪表显示不直观，每一块仪表需独立设置，显示参数单一，专门开发了这款以智能温控模块的基础上与触摸屏进行通信的一套全新智能触摸屏控制系统。采用全中文友好的人机操作界面。克服了智能仪表的种种缺点，操作简单、直观、显示画面丰富。能达到一键设定多路控制点的开启、停止。并能储存多种不同工艺曲线，随时调用工艺曲线。操作人员无需专门培训。用户通过屏幕上表示的实时过程图形数据，可以对生产运行过程进行集中控制、监视、管理。现场操作人员和工厂管理人员随时都可以查询各种实时和历史数据，以便优化控制现场作业，提高生产率和产品质量。
触摸屏采用昆仑通态触摸屏。是一套以Cortex-A8 CPU为核心（主频600MHz）的高性能嵌入式一体化触摸屏。该产品设计采用了10.2英寸高亮度TFT液晶显示屏（分辨率1024×600），四线电阻式触摸屏（分辨率4096×4096）。同时还预装了MCGS嵌入式组态软件（运行版），具备强大的图像显示和数据处理功能。
该产品可以选择配接K、J、S型热电偶或PT100传感器，支持PID算法调节温度，能够独立监测、控制相应设备的温度。具有多种输出可选：过零触发（220V输出）与限压输出（0-220V可选）。可以任意组合所需数量温控点的温度控制。适用于各行业电加热设备、热处理设备等
本设备软件具有以下功能：
● 控制功能：
PID控制和自适应模糊控制，有效抑制超调，减少调整时间，优化控制过程，适应各种对象，保证系统控温精度正确；
6-12个闭环回路，多点跟踪一条或任意几点组合分别跟踪多达6-12条设定程序曲线；
30段程序工艺曲线设定和在线修改；
在线控制任意组合多点运行/停止状态切换
断点保护和热启动功能，适应于各种故障情况保存数据和连续工作；
可控硅周期控制或周波控制信号；
● 监视功能：
动态显示3-6-12个控温点的设定温度和实测温度；
动态显示3-6-12点的输出功率、运行时间、剩余时间参数
超温欠温以声光报警；
● 管理功能：
储存计划工艺程序曲线（99条以上）；
实时曲线、数据表格动态显示，具备无纸记录仪功能；
历史曲线显示和保存；
本设备硬件有以下特色：
- 零触发调功控制或移相触发调压控制。
- 灵活的输出方式。单台设备既能输出单路大功率（例40KW），也可输出多路小功率（例10KW×4）。
● 抗工业现场干扰，适应能力强。
本厂可根据用户特殊技术要求研制专用的触摸屏温控设备，欢迎垂询洽谈。
二、系统配置
●整机功率： 600-480-360-240-180-120-90-60-30KW可选；
●触摸屏采用昆仑通泰7英寸、10.2英寸高亮度TFT液晶显示屏
●记录仪采用大华-千野6点、12点或无纸记录仪

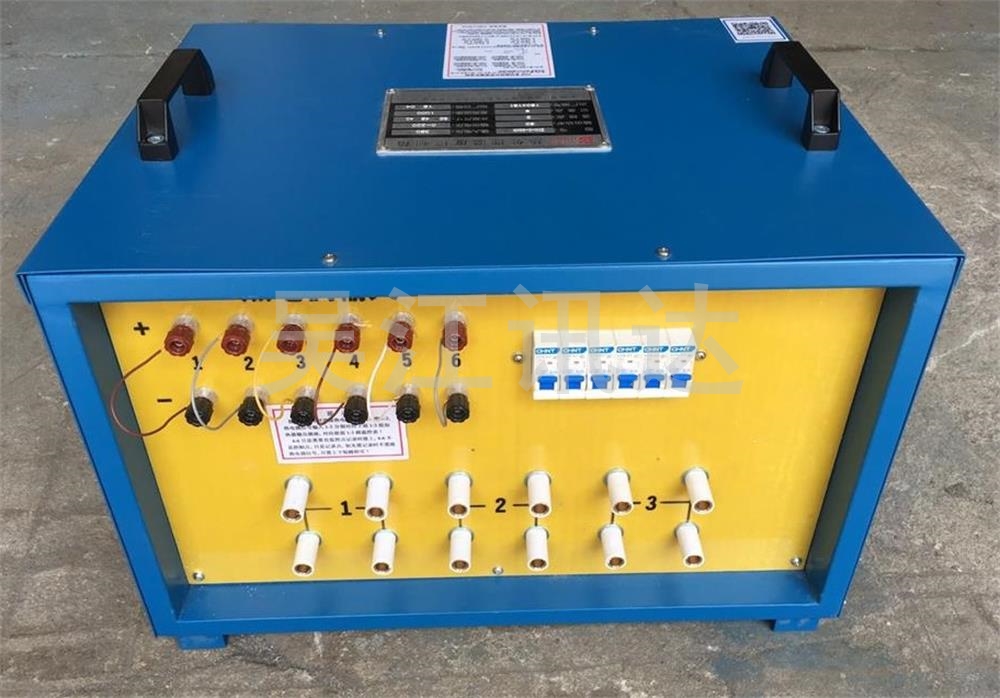

● 输出方式可以多路10KW输出或单路10-30KW大功率输出
●每个温控点可以多设定30段温控曲线
●具有可保存50组不同零件热处理的温控工艺曲线 |
